Installation rapide et facile

Cette vidéo montre comment effectuer la découpe en biseau et comment appliquer le joint ruban autour de la bride. Inutile de se soucier de la perfection puisque le joint est très malléable.

Pour des brides à face surélevée et face plate

1. Sélectionnez la taille

Largeur de joint (bD)

Pour des brides à face surélevée et face plate

Choisissez une largeur de joint offrant la couverture suivante :

  • Brides standard EN ou JIS : 30-50 % de la largeur de la portée de joint.
  • Brides standard ASME : 50-75% de la largeur de la portée de joint.
  • Brides non standard : Choisissez une largeur de joint qui permette de garantir une pression d'assise suffisante.

Brides à double emboîtement

  • La largeur totale de la gorge doit être couverte par le joint.
  • Assurez-vous que la languette soit légèrement plus grande que la profondeur de la gorge.

Pour les barrettes des échangeurs de chaleur

  • La largeur du joint doit recouvrir toute la largeur de la barrette.

ATTENTION: Réalisez une estimation du couple de serrage afin de vérifier que la pression d'assise puisse être supérieure aux valeurs ci-dessous :

 • 3 mm : 19 MPa
 • 6 mm : 23 MPa

Épaisseur du joint

  • La plupart des applications nécessitent une couche de joint ruban 3 mm.
  • En revanche, pour les brides avec irrégularités > 1 mm, nous recommandons le joint ruban 6 mm.
  • Si les brides présentent des irrégularités de plus de 2 mm, vous pouvez effectuer un calage avec chevauchements. Dans ce cas, prenez contact avec Gore.

2. Déterminez la valeur du couple de serrage

Afin de garantir une parfaite étanchéité, une pression d'assise appropriée doit être exercée pendant l'installation.

Les valeurs d'effort de serrage type minimales pour le joint ruban GORE Série 500 sont :

  • 3 mm : 19 MPa
  • 6 mm : 23 MPa

Calculez la valeur du couple de serrage pour votre application spécifique. Il existe certaines directives telles que la norme ASME PCC-1 Recommandations pour l’assemblage des brides boulonnées avec joint d’étanchéité sur appareils à pression et la norme EN 1591-1 Assemblages à brides et leurs joints - Règles de calcul des assemblages à brides circulaires avec joint - Partie 1 : Méthode de calcul.


3. Installez le joint ruban

Le joint ruban GORE Série 500 peut être rapidement et facilement installé en quatre étapes. Cliquez ci-dessous pour voir en détail les étapes d'installation ainsi que des recommandations spécifiques aux différentes applications, notamment des vidéos (brides à face surélevée et à face plate, brides à double emboîtement, brides d'échangeur de chaleur et rectangulaires).

A. Préparez la bride

  • Ecartez les brides de 15 cm minimum
  • Nettoyez entièrement la surface pour garantir une adhérence optimale.
  • Retirez tout résidu d’huile, de graphite, ou autres.
Procédez à la coupe en biseau

B. Procédez à la coupe en biseau

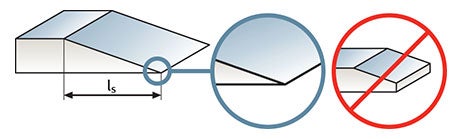

  • Déroulez environ 0,5 m du joint ruban. Coupez l'extrémité en biseau avec un couteau pointu sur une surface propre et ferme.
  • La longueur de la découpe en biseau, ls, doit correspondre aux dimensions figurant dans le tableau ci-dessous :
    Épaisseur du ruban Longueur du biseau (ls)
    3 mm 15 - 20 mm
    6 mm 25 - 40 mm

ATTENTION: Il est essentiel que la découpe en biseau soit réalisée en douceur et sans à-coups, afin d'éviter toute irrégularité. Enfilez des gants de protection adaptés avant d'utiliser le couteau.

Posez le joint ruban

C. Posez le joint ruban

  • Placez l’extrémité du ruban coupée en biseau près du boulon de départ choisi.
  • Retirez le film de protection de l’adhésif au fur et à mesure pour éviter le dépôt de poussière sur la bande adhésive.

ATTENTION: N'appliquez ni spray ni liquide antiadhésif sur la surface de la bride. Par temps froid, réchauffez légèrement le joint ruban avant l'installation.

Déroulez le joint ruban sur toute la longueur.

D. Déroulez le joint ruban sur toute la longueur.

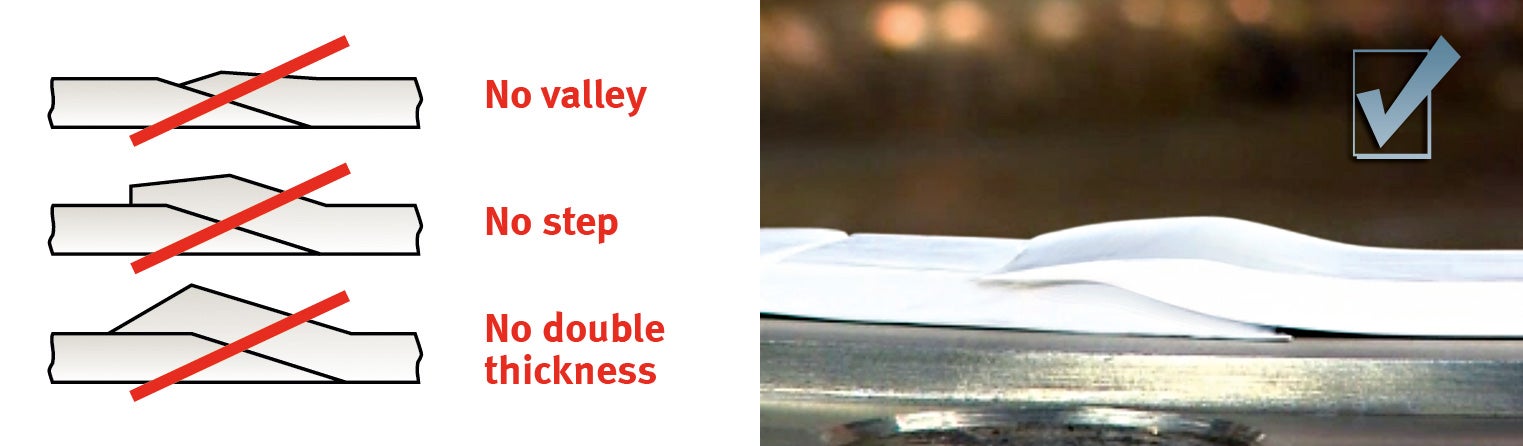

  • Terminez la pose en recouvrant l'extrémité biseautée, sur une longueur d’environ 14 mm. Pour préparer la deuxième et dernière découpe en biseau, repérez et marquez les points de départ et de fin.

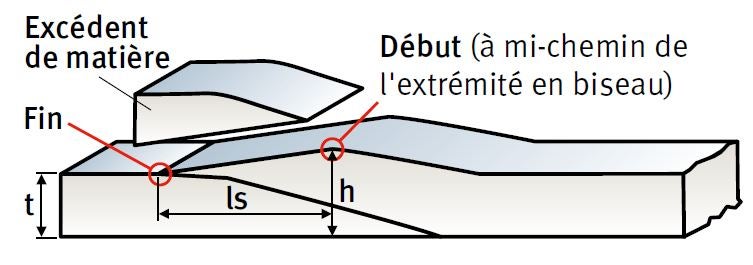

  • Découpez le matériau d'étanchéité à un angle afin que l'épaisseur maximale, h, corresponde aux dimensions du tableau fourni.
  • Les brides de grande dimension peuvent nécessiter plusieurs raccords. Dans ce cas, ils devront être placés près d’un trou de boulon et suffisamment espacés les uns des autres (d’environ 180° pour 2 raccords et d’environ 120° pour 3 raccords).
Épaisseur du ruban (t) Longueur du biseau (ls) Hauteur maximale (h)
3 mm 15 - 20 mm 3,5 - 5,0 mm
6 mm 25 - 40 mm 6,5 - 9,0 mm



Raccordez les extrémités du ruban

Application specifique:

Brides à face surélevée et à face plate

  • Suivez les étapes de A à D listées ci-dessous pour installer le joint ruban.
  • La bande adhésive permet une installation en hauteur du joint.
  • Lorsque vous fermez la bride, veillez à ce que le joint ruban reste bien en place.

Sur la languette

  • Suivez les étapes de A à D listées ci-dessous pour installer le joint ruban.
  • La bande adhésive permet une installation en hauteur du joint.
  • Lorsque vous fermez la bride, veillez à ce que le joint ruban reste bien en place.

Dans la gorge

  • Suivez les étapes de A à C pour préparer et commencer à poser le joint ruban dans la gorge.
  • Pour terminer le joint tel que décrit à l'étape D, posez les 30 cm restants du joint ruban dans la gorge et marquez le point de départ de la découpe en biseau à l'aide d'un stylo à bille.
  • Réalisez la dernière coupe en biseau sur une surface plate.
  • Pour terminer la pose, retirez le film de l'adhésif restant et posez le joint dans la gorge en faisant se chevaucher les découpes en biseau.
  • Suivez les étapes de A à D ci-dessous pour installer le joint ruban.
  • La bande adhésive permet une installation verticale du joint.
  • Lorsque vous fermez la bride, veillez à ce que le joint ruban reste bien en place.
  • Suivez les étapes de A à C ci-dessous pour préparer et commencer la pose du joint ruban dans la gorge.
  • Pour terminer le joint tel que décrit à l'étape D ci-dessous, posez les 30 cm du joint ruban restants dans la gorge et marquez le point de départ de la découpe en biseau à l'aide d'un stylo à bille.
  • Réalisez la dernière coupe en biseau sur une surface plate.
  • Pour terminer la pose, retirez le film de l'adhésif restant et posez le joint dans la gorge en faisant se chevaucher les découpes en biseau.
Échangeurs de chaleur - sur la barrette
  • Préparez la bride. Nettoyez complètement la surface pour garantir une adhérence optimale. Retirez tout résidu d’huile, de graphite ou autres
  • Mesurez et coupez le joint ruban de sorte que la longueur soit supérieure d’environ 3 mm à la longueur de la barrette. Réalisez une coupe à angle droit à chaque extrémité.
  • Posez le joint sur la barrette
  • Retirez le film de l'adhésif et appuyez fermement sur l'extrémité du joint pour qu’il soit bord à bord avec le joint périphérique. Posez le ruban sur toute la longueur de la barrette et pressez fermement l'autre extrémité pour qu’elle soit bien bord à bord avec le joint périphérique.

ATTENTION: Les barrettes des échangeurs de chaleur fonctionnent rarement sous des pressions différentielles importantes. Ainsi, une extrémité coupée droite et rentrée en force pour être bord à bord avec le joint périphérique suffira pour offrir une étanchéité appropriée et efficace. Gore déconseille d'utiliser toute autre technique de découpe ou de chevauchement sur la barrette ou sur l’interface du joint périphérique.

Brides rectangulaires
  • Suivez les étapes de A à C ci-dessous pour préparer et commencer la pose du joint ruban.
  • Arrondissez le joint dans les angles
    • Afin de garantir un effort de serrage uniforme, le joint ruban GORE Série 500 doit être entaillé au niveau des angles.

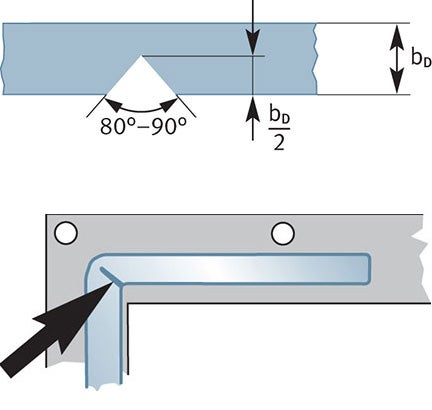

    • À l'approche d'un angle, découpez une entaille de 80–90° depuis le bord intérieur de la bande comme indiqué sur l'illustration.
    • Pliez le joint autour de l'angle. Il est maintenu en place grâce à la bande adhésive.
  • Terminez la pose du joint en suivant l'étape D




4. Consultez et suivez les méthodes d'assemblage des brides boulonnées standard

Les produits d'étanchéité GORE ne nécessitent aucune méthode d'assemblage particulière. Toutefois, il est toujours recommandé de suivre les bonnes pratiques utilisées dans l'industrie pour les assemblages à brides boulonnés. Ces bonnes pratiques ont été mises au point par l'Association Américaine des Ingénieurs en Mécanique (ASME), l'Association Européenne de l'Étanchéité (ESA), l'Association de l'Étanchéité des Liquides (FSA) et l'Association des Ingénieurs Allemands (VDI).

  • Procédures d'installation ESA/FSA pour assurer l'ntégrité des joints et une sécurité maximale
  • Recommandations ASME PCC-1 pour l'assemblage étanche de dispositifs sous pression, au moyen de brides boulonnées
  • VDI 2200 - Etanchéité effective des brides : selection, calcul, conception et assemblage des brides boulonnées
  • ASME propose également des formations sur l'assemblage des joints à bride boulonnés
  • De nombreux organismes proposent également des contenus de formation spécifiques à la norme EN 1591-4 relatifs à l'assemblage des joints à brides boulonnées.
Assurez-vous que les surfaces à étancher soient propres, sèches et dégraissées.

Assurez-vous que les surfaces à étancher soient propres, sèches et dégraissées.

Placez le joint afin qu'il soit centré sur la bride (utilisez les trous pour vous aider).

Placez le joint afin qu'il soit centré sur la bride (utilisez les trous pour vous aider).

Lubrifiez convenablement les boulons. Assurez-vous de bien lubrifier les boulons, écrous et rondelles.

Lubrifiez convenablement les boulons. Assurez-vous de bien lubrifier les boulons, écrous et rondelles.

Assemblez les boulons, les rondelles et les écrous sur la bride.

Assemblez les boulons, rondelles et écrous sur la bride.

Serrez les boulons à la main, en les tournant dans le sens circulaire.

Serrez les boulons à la main, en les tournant dans le sens circulaire.

Utilisez une clé dynamométrique calibrée pour serrer chaque boulon selon une séquence en étoile.

Utilisez une clé dynamométrique calibrée pour serrer chaque boulon selon une séquence en étoile. Appliquez le couple de serrage en trois passes :

  • 1ère passe : 30 % du couple de serrage recommandé
  • 2ème passe : 60 % du couple de serrage recommandé
  • 3ème passe : 100 % du couple de serrage recommandé
Appliquez 100 % du couple cible avec une passe circulaire.

Appliquez 100 % du couple de serrage recommandé dans le sens circulaire de la bride. Puis, attendez 4 heures.

Terminez l'installation en réalisant une passe circulaire jusqu'à ce que les boulons aient atteint le couple de serrage recommandé.

Terminez l'installation en réalisant une passe circulaire jusqu'à ce que les boulons aient atteint le couple de serrage recommandé.
